¿Qué es exactamente SATA? ¿Cómo funciona esta interfaz?

Actualizado a: 18 de enero de 2024El término SATA se hizo muy popular desde hace unos años debido a que era la nueva interfaz rápida que vendría a sustituir a las antiguas IDE o PATA. Primero llegó a los discos duros, para luego propagarse a otras unidades como las ópticas (CD/DVD/BD), etc. Frente a la antigua conexión paralela, esta nueva interfaz serie es mucho más rápida y con un cable mucho más compacto que esas viejas bandas IDE.

En la actualidad, SATA ha evolucionado a versiones mejoradas como SATA2 o la actual SATA3, y también se han desarrollado otros tipos de conexiones como eSATA para medios externos, y también mSATA. Pese a eso, los nuevos formatos M.2 y la interfaz PCIe están poco a poco desplazando a SATA. No obstante, sigue siendo importante y deberías saber sobre ella, aquí podrás aprender todo lo que necesitas saber.

Sobre SATA

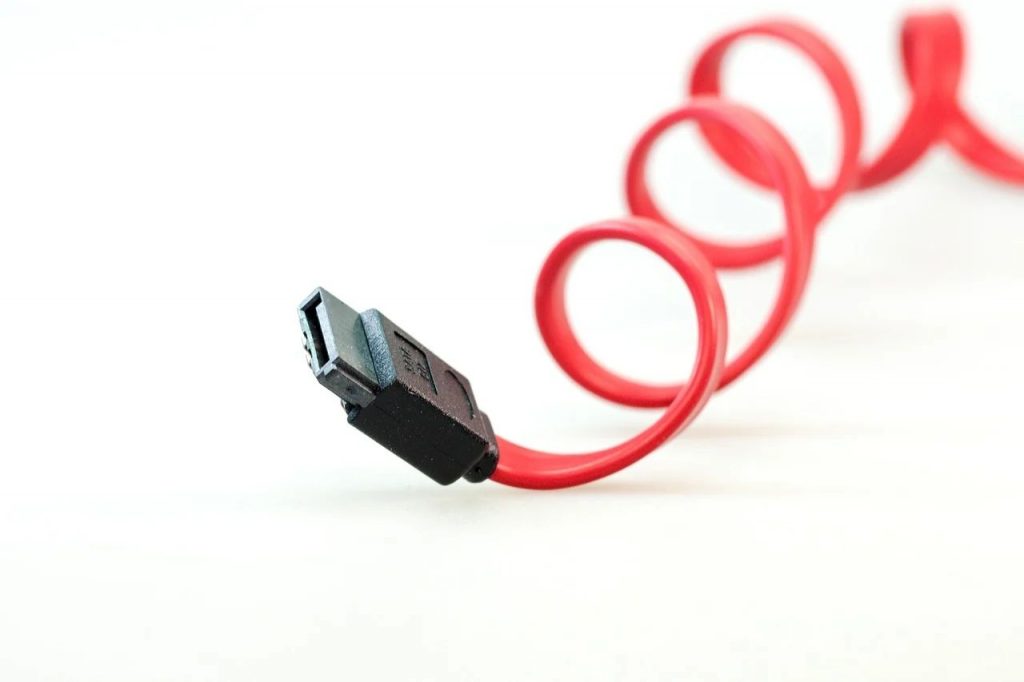

disco duro SATA

SATA son las siglas de Serial ATA, es decir, una interfaz de transmisión en serie más avanzada, estable y veloz que la anterior IDE/PATA (Parallel Advanced Technology Attachment). Este bus permite transferencias entre la placa base y algunos dispositivos o periféricos tales como los discos duros HDD/SSD, unidades ópticas, etc.

 Cuando se introdujo SATA, en la era de Windows XP, hubo problemas debido a que el sistema no tenía controladores para esta interfaz, por lo que si tenías un disco duro SATA en el sistema y formateabas o querías instalar el SO desde cero, tenías que cargar en un disquete los controladores SATA. Actualmente, los modernos sistemas operativos ya lo soportan y no es necesario.

Además, al tener un cable mucho más fino frente a las bandas anchas que presentaban los IDE, también permite ahorrar espacio en el interior de la torre y que el flujo de aire de la refrigeración pueda circular sin tantos obstáculos.

Otras mejoras que aporta SATA es su mayor velocidad, mejor aprovechamiento cuando hay varias unidades simultáneas conectadas, permiten mayores longitudes de cable, y más capacidad para conectar dispositivos en caliente (hot-swap) sin tener que apagar o reiniciar el equipo.

Versiones de SATA

SATA es la interfaz, la tecnología, pero existen varias implementaciones de ésta. En el mercado te puedes encontrar varias versiones como SATA, SATA2, y la actual SATA3. Ya es complicado encontrar dispositivos SATA y SATA2, ya que la mayoría son SATA3. No obstante, es probable que aún queden algunos más viejos circulando por ahí.

SATA SATA 2 SATA 3
Frecuencia 1500 MHz 3000 MHz 6000 MHz
Bits/clock 1 1 1
Codificación 8b10b 80% 80% 80%
bits/Byte 8 8 8
Velocidad real 150 MB/s 300 MB/s 600 MB/s

Topología

Como he dicho, SATA es serie en vez de paralelo como PATA. Además, usa una topología punto a punto, es decir, que la conexión entre dispositivos SATA y su puerto es directa. Cada dispositivo conectado se conecta a un controlador. En los anteriores PATA había un solo controlador y los pares se dividían en Master y Slave, es decir, unidad maestra y esclava.

En los nuevos puertos SATA se tendrá un cable y un puerto por dispositivo conectado. Atrás quedó esos cables IDE/PATA que se conectaban a un mismo puerto de la placa base y que poseían dos conectores (uno en un extremo y otro en el centro del cale) para conectar dos unidades con un mismo cable. En esos casos, tenías que configurar un jumper de la unidad para marcarlo como maestra o esclava. Por ejemplo, podías usar un disco duro maestro y otro como esclavo, o el lector de CD/DVD como maestro y la grabadora como esclava o viceversa.

Conectores y puertos

placa base SATA

Asus P8H61-MX USB3 – 4 SATA3G connectors

Los conectores y puertos SATA son mucho más compactos que los PATA o IDE, también su cable, como he dicho. Están estandarizados, definiendo el tipo de cable con 7 conductores:

  • 3x GND o tierra
  • 4x Data o datos (en dos pares de tipo diferencial)

Su conector es tipo wafer de 8mm, soliendo ser de color negro y el cable de color rojo. Dichos cables podrían llegar hasta longitudes de 1 metro como máximo, lo que es un avance considerable frente a los PATA.

Los molex o conectores de energía para unidades SATA también son diferentes y más compactos que los MOLEX para IDE/PATA. En el caso de SATA tienen 15 pines en vez de los 4 básicos de las unidades antiguas.
