Patch panel: Qué es y por qué es tan importante

Actualizado a: 13 de marzo de 2024

Quizá nos resulte algo desconocido hablar del concepto «Patch Panel«, pero nada lejos de la realidad es algo muy útil que usamos a diario, pues tiene que ver con las conexiones y las redes de datos que movemos.

Vamos a meternos de lleno en el concepto para explicar qué es, los diferentes tipos que hay y por qué son tan importantes.

¿Qué es y para qué sirve un patch panel?

Comencemos por lo básico. Un patch panel, también conocido como panel de conexiones, es un dispositivo utilizado en infraestructuras de redes de datos para organizar y gestionar los cables de red.

Su función principal es proporcionar un punto centralizado para conectar y desconectar múltiples cables de red, lo que facilita la administración y el mantenimiento de la red.

¿Cuáles son las partes de un patch panel?

patch panel
  • Estructura metálica: La columna vertebral del patch panel, esta estructura alberga los elementos de red y se ajusta perfectamente al tamaño del rack donde se instalará, garantizando un soporte sólido y seguro.
  • Conectores RJ45: Estos conectores son los encargados de establecer la interconexión entre el patch panel y los switches mediante cables de red, asegurando una comunicación fluida dentro de la red.
  • Orificios de sujeción: Esenciales para fijar el patch panel al rack, estos orificios proporcionan puntos de anclaje donde se colocan los tornillos para garantizar una instalación estable y segura.

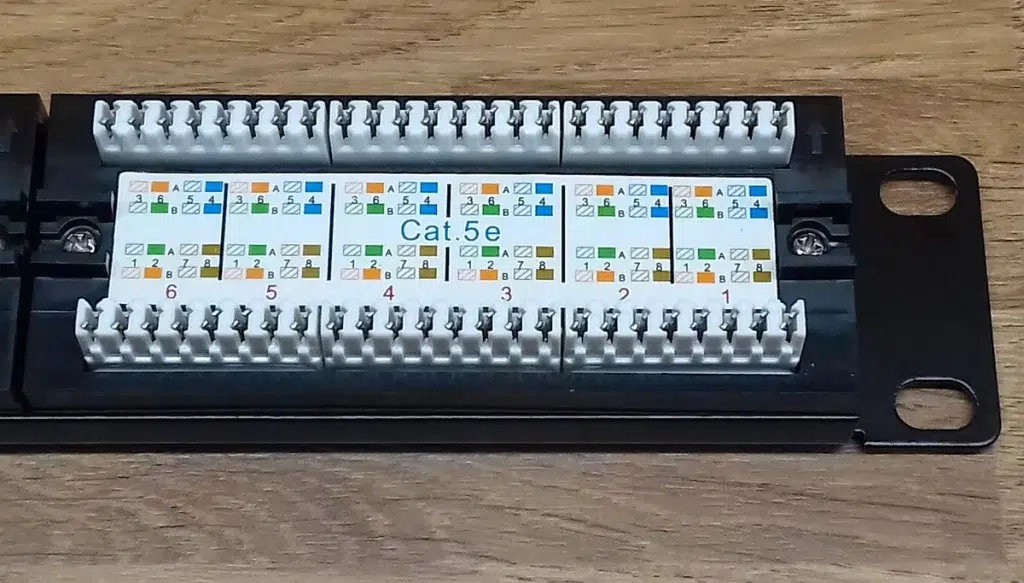

  • Conectores traseros o reversos: Ubicados en la parte posterior del panel, estos conectores permiten la interconexión de los nodos de la red a través de cables UTP rígidos con los puertos RJ45 frontales, asegurando una conexión robusta y eficiente.

En el momento de instalar un patch panel, es importante contar con un rack adecuado que permita el montaje de los dispositivos de red. Además, se recomienda acompañar el patch panel con un panel ciego para mantener una apariencia ordenada y proteger los conectores.

La conexión entre el patch panel y el switch se realiza mediante un cable UTP conocido como «patch cord«, el cual se organiza dentro del panel ciego. La selección de estos cables variará según las necesidades específicas de nuestra instalación.

Diferentes tipos de patch panel

Estos dispositivos vienen en dos variedades principales: patch panel de fibra óptica y patch panel Ethernet, cada uno con sus propias características y aplicaciones. Veámoslos.

Patch panel de fibra óptica

Patch panel de fibra óptica

En primer lugar, tenemos el patch panel de fibra óptica estándar, que sirve como punto de conexión entre la red troncal y los cables de conexión.

Estos paneles pueden cargar adaptadores LC/SC/MTP y están disponibles en versiones para fibra monomodo y multimodo, ofreciendo flexibilidad para diversos entornos de red.

Otra opción es el patch panel breakout, diseñado para el cableado breakout de alta densidad 40G-10G y 100G-25G. Estos paneles, además de su funcionalidad, también destacan por su diseño estético y su capacidad para mejorar la circulación del aire en el centro de datos.

Por último, tenemos el patch panel modular, que incluye el panel de caja de fibra modular para montaje en rack y el panel adaptador multimedia. Estos paneles nos permiten una alta personalización y son ideales para sistemas de cableado de alta densidad.

Patch panel Ethernet

Patch panel Ethernet

Por otro lado, encontramos el patch panel Ethernet, diseñado específicamente para cables de cobre Cat5e, Cat6 y Cat6a. Estos paneles están disponibles en diseños de paso (feed-through) y de punzonado (punch-down), adaptándose a diferentes necesidades.

Además, existe el patch panel Keystone en blanco, que acepta tanto acopladores como conectores Keystone, permitiendo una configuración versátil según los requerimientos de cada red.

Este tipo de panel puede montarse en cualquier rack estándar de 19 pulgadas, ofreciendo una solución flexible y escalable para la gestión de nuestro cableado.

¿Cuál es la función de un patch panel?

El patch panel es un componente fundamental en las redes de cableado, ya sea para cobre o fibra. Prácticamente todas las configuraciones de redes empresariales hacen uso de estos paneles de conexión para sus instalaciones.

Pero, ¿Cuál es su verdadera utilidad? Descubre las respuestas en los siguientes apartados.

Proporcionar flexibilidad

Uno de los principales roles del patch panel es ofrecer flexibilidad. ¿Qué significa esto? Imagina que necesitamos hacer cambios en nuestra red o que algún equipo sufre algún daño.

En lugar de tener que reemplazar o volver a tender todo el cableado, el patch panel nos permite realizar modificaciones de manera sencilla.

Por ejemplo, al conectar los cables a los paneles de conexión en lugar de directamente a los puertos del switch, se protege la conectividad de posibles daños causados por movimientos bruscos o accidentes.

Esta flexibilidad no solo ahorra tiempo y dinero, sino que también protege la integridad de nuestra red.

Simplificar la gestión del cableado

Otro beneficio clave del patch panel es simplificar la gestión del cableado de la red. En entornos donde se comparten espacios o se utilizan sistemas de cableado estructurado para diferentes fines, el patch panel facilita enormemente la conexión de varios equipos a una misma toma de corriente.

Además, su diseño permite que incluso aquellos menos familiarizados con las redes puedan instalar el cableado de manera precisa y ordenada.

La capacidad de etiquetar los cables individualmente también agiliza la identificación y resolución de problemas técnicos, convirtiendo la gestión de la red en una tarea mucho más organizada y eficiente.

¿Cuál es la diferencia entre un patch panel y un switch?

El patch panel, un ingenioso concentrador pasivo de conexiones de red, se distingue por su eficacia sin necesidad de circuitos adicionales ni electricidad para facilitar la interconexión, marcando una clara diferencia con los switches.

switch

En su frente, el patch panel alberga un conjunto de conectores RJ45, fundamentales para el flujo de datos en la red.

Estos conectores siguen un estándar que define la velocidad de transmisión, siendo muy importante que todos los componentes de la red operen a la misma velocidad para un funcionamiento óptimo.

Y si queremos saber más sobre los switches, nunca está de más informarse sobre los mejores switches para hogar y oficina de 2024.

Conclusiones

El patch panel es un componente esencial en cualquier infraestructura de red que permite una gestión ordenada y eficiente de los cables de red.

Con su capacidad para simplificar la administración y el mantenimiento de la red, el patch panel se convierte en un aliado indispensable para garantizar el rendimiento y la fiabilidad de las comunicaciones en entornos empresariales y domésticos.
