Para qué sirve el VRM de una placa base o tarjeta gráfica

Entender para qué sirve un VRM en una placa base o en una tarjeta gráfica es clave si te preocupa el rendimiento, la estabilidad y la vida útil de tu PC. A fin de cuentas, el VRM es quien convierte la energía que llega desde la fuente en una alimentación fina y ajustada para CPU, GPU, RAM y otros chips. Cuando falla o está mal dimensionado, aparecen cuelgues, bajadas de rendimiento y hasta riesgos de daño por exceso o defecto de voltaje (consulta fallos más frecuentes en cada componente). Sin un buen VRM, por potente que sea tu procesador o gráfica, no vas a exprimirlos como toca.

Lejos de ser un detalle menor, el VRM es un conjunto de componentes y control lógico que transforma los 12 V, 5 V y 3,3 V de la fuente en tensiones muy inferiores y ultraestables: una CPU moderna se mueve normalmente alrededor de 1,1–1,3 V en carga y menos de 1 V en reposo. Esa precisión es imprescindible para evitar apagones, throttling y picos peligrosos, especialmente cuando haces overclock o montas CPUs/GPUs con alto consumo. Puedes profundizar en cómo la fuente y su comportamiento eléctrico afectan al sistema en la potencia reactiva en fuentes de alimentación.

Qué es un VRM y para qué sirve

VRM son las siglas de Voltage Regulator Module, y su función es suministrar a cada chip exactamente el voltaje y la corriente que necesita en cada instante. Lo hace a partir de las líneas que entrega la fuente ATX (12 V, 5 V y 3,3 V), reduciendo y estabilizando la tensión con gran rapidez de respuesta. Su misión es filtrar ruido, evitar picos y garantizar una energía limpia y fiable a componentes sensibles.

Aunque solemos hablar del VRM de la CPU en la placa base, el concepto se extiende a la GPU, a la VRAM y a prácticamente cualquier dispositivo electrónico: smartphones, tablets, Smart TV, routers… En todos ellos, el regulador es el guardián entre la fuente de energía y el chip. Sin una regulación correcta, el mejor silicio del mundo se convierte en un cuello de botella.

Cómo convierte el VRM la tensión de 12 V a niveles seguros

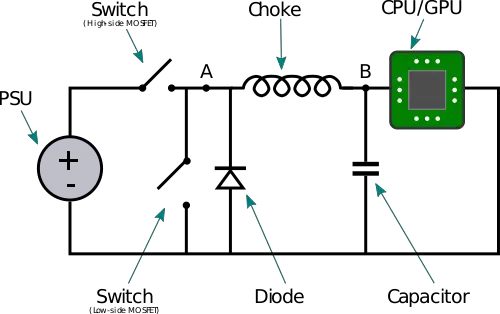

El VRM funciona esencialmente como un convertidor reductor (buck converter). A partir de 12 V, va “cortando” la señal mediante transistores de potencia y almacenando/filtrando con inductores y condensadores para obtener una tensión continua plana y estable cercana al voltaje objetivo de la CPU o la GPU. El controlador PWM ordena a los MOSFET cuándo abrir o cerrar para modular la energía que llega al chip y se puede monitorizar con OpenHardwareMonitor.

La precisión y rapidez importan: una CPU moderna puede pasar de descanso a carga máxima en milisegundos, exigiendo más corriente sin que se dispare el voltaje ni caiga por debajo de lo necesario (vdroop). Un VRM afinado mantiene la tensión dentro del margen incluso ante cambios bruscos de carga, reduciendo el “ripple” y el estrés térmico.

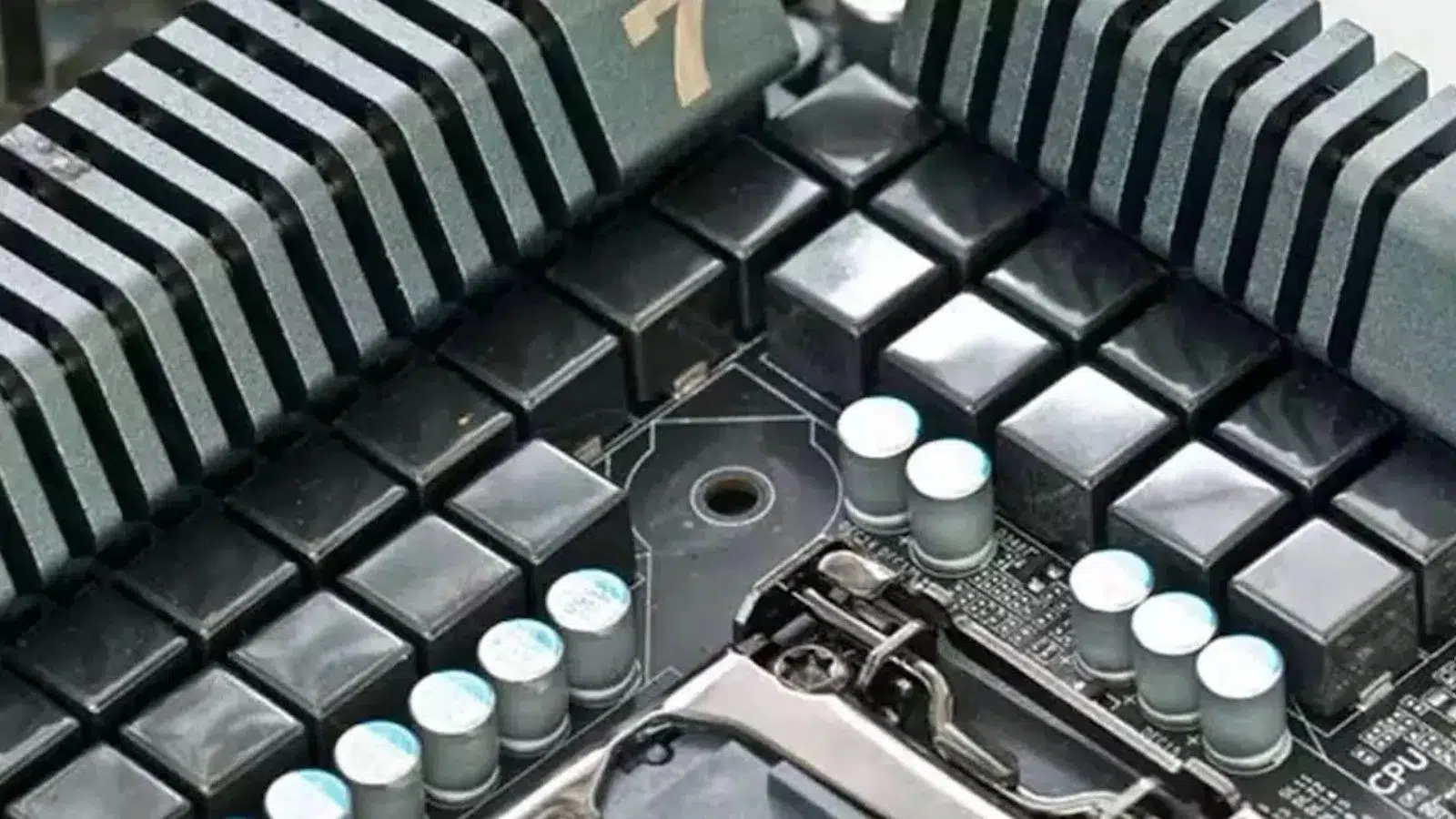

Componentes básicos de un VRM

Todo VRM se apoya en cuatro pilares: MOSFET (alta y baja), inductores (chokes), condensadores y el controlador (PWM o Driver IC). Cada uno cumple un papel distinto, pero trabajan en conjunto para convertir y aplanar la señal. Si uno de ellos es de baja calidad, se resiente la estabilidad y la eficiencia (aprende a controlar la temperatura de tu CPU y GPU para mitigar efectos térmicos).

• MOSFET (alta/baja): transistores de potencia que conmutan la corriente con rapidez. Generan calor y necesitan buenos disipadores.
• Inductores o chokes: almacenan energía y suavizan la señal. Los de aleación premium/SFC suelen ofrecer menor pérdida y mejor respuesta.
• Condensadores: filtran y estabilizan. Los sólidos “japoneses 105 °C” u opciones de estado sólido mejoran durabilidad y rendimiento.
• Controlador PWM/Driver IC: coordina la conmutación y la regulación. En soluciones modernas es digital y puede integrarse con los MOSFET.

En las placas modernas abundan los VRM digitales con controladores dedicados (por ejemplo, soluciones tipo EPU en algunas marcas) o paquetes integrados que suman driver y MOSFET para ahorrar espacio y mejorar la eficiencia. La integración facilita añadir más fases y afinar la respuesta ante cambios de carga.

VRM monofásico vs multifase

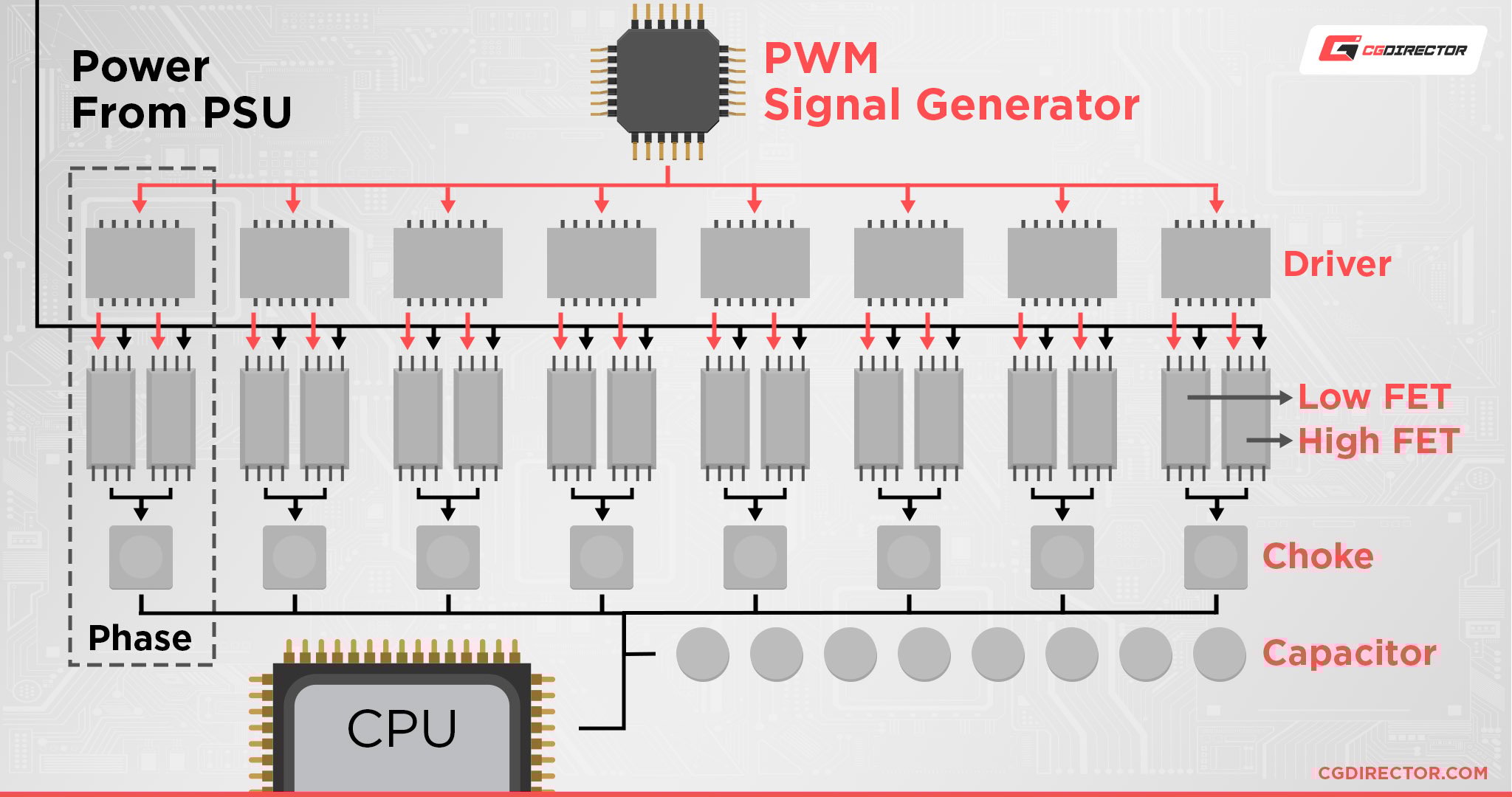

Un VRM monofásico puede cumplir con cargas modestas, pero las placas actuales usan VRM de varias fases. Cada fase aporta una fracción de la energía y las fases se alternan escalonadas, generando una sucesión de pulsos (de forma cuadrada) que, combinados, resultan en una entrega contínua y suave. Más fases reparten el calor, reducen el estrés y aplanan mejor la señal.

Esta conmutación escalonada permite que, aunque cada fase “trabaje” en su turno, la suma de todas mantenga la potencia total estable. Por eso verás placas con configuraciones como 4+1, 6+2, 8+2, 12+1, 16+2, 20+3, etc. El primer número suele ser para la CPU y el segundo para otros subsistemas (RAM, SoC, buses), variando según la plataforma.

Publicidad de fases y “duplicadores”: qué hay detrás del número

Los fabricantes promocionan sus placas con cifras del tipo “8+3” o “16+1”. Cuando el primer número sube mucho (12, 16, 18…), a menudo se emplean “duplicadores”, chips que reparten la señal de una fase en dos líneas. Un duplicador no es una fase completa nueva: mejora el reparto y el filtrado, pero no equivale a duplicar componentes activos.

Esto abarata costes y ayuda a “vender” más fases, pero no siempre se traduce en el mismo desempeño que fases verdaderamente independientes. Como comprador, conviene mirar más allá del número y fijarse en la calidad de MOSFET, chokes y condensadores, el controlador, los disipadores y el diseño del PCB. El marketing infla cifras; los análisis serios destapan la realidad.

Cómo afecta al rendimiento y al overclock

A velocidades de serie y con CPUs de gama media, incluso un VRM básico puede valer. Pero cuando haces overclock o montas chips de alto consumo, la película cambia. Un VRM pobre provoca vdroop acusado, inestabilidad y cuelgues bajo carga, y te limitará el margen de OC aunque el silicio sea bueno. Si necesitas repasar conceptos, consulta qué es el overclocking.

Para exprimir de verdad, busca placas con condensadores de calidad (sólidos, “japoneses 105 °C” o “condensadores oscuros”), chokes de aleación premium/SFC y MOSFET con disipadores propios. Los disipadores en el VRM no son postureo: reducen temperatura y retrasan el throttling que aparece si los componentes se calientan en exceso.

Con CPUs de alto TDP (piensa en familias como Threadripper o Xeon contundentes), el VRM debe estar a la altura incluso sin OC. Si los reguladores no aguantan, verás bajadas de frecuencia, microcortes o apagados cuando la carga aprieta. La calidad del VRM marca la diferencia entre un equipo fino y uno “caprichoso”.

Además, forzar voltajes por encima de lo recomendado eleva muchísimo el calor y el riesgo. Aunque las CPUs modernas integran protecciones, no son infalibles y, si haces OC agresivo, puedes perder garantía. Subir voltaje sin una regulación y disipación acordes es jugar a la ruleta.

Fallos, síntomas y casos reales

Los fallos típicos de un VRM pasan por inestabilidad, artefactos bajo carga, bloqueos y apagones. Un problema recurrente es que “dé” demasiada o muy poca energía: ambos extremos son malos. El exceso de voltaje puede degradar o dañar chips; el defecto provoca pérdida de rendimiento y errores.

Recientemente se vio polémica con ciertas plataformas en las que el microcódigo/ajustes por defecto pedían más voltaje del recomendable, ocasionando inestabilidad e, incluso, daños en procesador o placa en casos extremos. Cuando la regulación no casa con las demandas del firmware, el sistema entero sufre.

Otro indicador es la temperatura de los VRM. Por encima de ~80 °C sostenidos en carga, mal asunto: los componentes sufren, el rendimiento cae y la vida útil se acorta. Si al renderizar, jugar o compilar notas bajadas de frecuencia repentinas, revisa temperaturas del VRM y cómo leer los sensores y la ventilación del chasis.

Fases “duplicadas”, placas chinas y de marca

En fichas técnicas verás referencias a “fases duplicadas”. En algunas placas económicas (incluidas ciertas chinas) se anuncian, por ejemplo, “3 fases duplicadas”, que equivaldría a un 3+3 en el lenguaje de marca. La primera cifra son fases completas; las duplicadas reparten carga, pero no igualan a una fase real adicional.

¿Por qué se usan? Para mejorar distribución, reducir picos y abaratar. En placas de marca, las cadenas de alimentación de CPU y RAM suelen detallarse como 6+2, 8+2, etc. En cualquier caso, no te quedes solo con el número: la calidad de cada eslabón y el diseño térmico del VRM pesan tanto o más. Una fase “de verdad” bien ejecutada vale más que dos “a medias” con componentes flojos.

¿Qué pasa si montas una CPU potente en una placa de gama baja?

Si combinas un procesador tragón (alto TDP, muchos núcleos/hilos y frecuencias elevadas) con una placa cuyo VRM no está a la altura, aparecen dos problemas. Primero, las temperaturas de los reguladores se disparan por encima de 80 °C. Segundo, el VRM entra en protección, cae la frecuencia de la CPU y el equipo rinde menos de lo esperado.

Es un patrón que se ve en muchas placas mATX o de entrada: pueden con CPUs modestos, pero se atragantan con modelos tope. Con procesadores tipo Xeon de 10 núcleos y TDP en torno a 135 W, por ejemplo, multitud de placas baratas no sostienen el turbo en todos los cores. El resultado: throttling, picos térmicos y estabilidad “con pinzas”.

La consecuencia práctica es clara: no elijas la placa solo por el chipset o el número de ranuras; mira el VRM. Un disipador vistoso no garantiza nada si por debajo hay MOSFET justitos y pocos chokes. La compatibilidad “sobre el papel” no equivale a una alimentación estable en la vida real.

Cómo evitar y mitigar problemas de VRM

Lo ideal es dimensionar bien desde el inicio: CPU y GPU acordes al VRM de la placa o tarjeta, y una caja con buen flujo de aire. Si ya tienes el equipo, hay margen de mejora: añade ventilación dirigida a la zona del VRM, mejora los disipadores y ajusta la curva de ventiladores. Para ver ejemplos de fuentes recomendables que alivian la carga en el VRM, consulta una reseña de una buena fuente.

• Usar MOSFET de mayor calidad o VRM con más fases (si cambias de placa) mejora la regulación.
• Disipadores más eficientes y pads térmicos mejores reducen la temperatura crítica del VRM.
• Ventilación adicional ayuda con las térmicas, pero no corrige deficiencias de diseño eléctrico.
• Ajusta voltajes manuales moderados para evitar picos innecesarios y vdroop excesivo.

Ojo: el ventilador “salva” la temperatura, pero no convierte un VRM pobre en uno excelente. Donde no hay, no se puede sacar. Si el problema es eléctrico (componentes justos), el límite aparecerá antes o después, sobre todo con cargas largas.

Tipos y evolución: VRM digitales e iVRM

La industria ha pasado de regulaciones analógicas a VRM digitales con control fino, telemetría y respuesta más precisa. Algunas generaciones (como Intel Haswell) integraron parte de la regulación dentro del propio encapsulado del procesador, lo que se conoció como iVRM. Posteriormente, los diseños mainstream volvieron a VRM externos en placa para ganar flexibilidad y facilitar la refrigeración.

Los fabricantes también han integrado controladores con MOSFET en paquetes compactos, lo que reduce pérdidas, ahorra espacio y simplifica la duplicación de fases. Además, se han estandarizado mejoras como “componentes de clase militar”, capacitores sólidos y chokes premium. Todo suma para reducir ripple, controlar el vdroop y estabilizar voltajes bajo carga.

La fuente de alimentación: el eslabón de 12 V que nadie debería ignorar

Un buen VRM necesita una entrada limpia. Aquí entra en juego la PSU. Fuentes con regulación DC-DC, baja ondulación (“ripple”) y buena estabilidad a 12 V ponen el trabajo fácil al VRM de la placa. Si tu fuente mete ruido y fluctúa, el VRM sufre más para estabilizar y se calienta antes.

Más eficiencia en la fuente implica menos calor y menos caídas de voltaje bajo carga, lo que reduce el estrés en el VRM y mejora las posibilidades de overclock y la durabilidad del sistema. Invertir en una buena fuente no es un lujo: es un seguro para todo el equipo.

VRM en tarjetas gráficas y otros dispositivos

Las tarjetas gráficas tienen VRM dedicados para la GPU y para la VRAM, alimentados principalmente desde la línea de 12 V (conectores PCIe). Su cometido es idéntico al de la placa base: entregar la tensión y corriente exactas con transitorios muy rápidos. En GPUs potentes, el VRM se ve sometido a cargas impulsivas intensas durante juegos y render.

Como en las placas, verás configuraciones con múltiples fases, chokes robustos y bancos de condensadores cerca del die. Las térmicas son igual de críticas: si el VRM de la GPU se calienta, se disparan las protecciones y cae el rendimiento. Un buen diseño de disipadores y backplates con pads térmicos marca la diferencia.

Señales de calidad en un VRM (lo que sí y lo que no)

Más allá de las cifras de marketing, hay pistas claras. Que los MOSFET tengan disipadores de verdad, presencia de chokes de aleación, condensadores sólidos 105 °C y controladores PWM reputados suma puntos. La distribución de fases cerca del socket y el grosor/capas del PCB también influyen en pérdidas y estabilidad.

Evita placas con VRM “desnudos” o con pocos elementos en modelos donde esperas montar un procesador de alto TDP. Y desconfía de configuraciones estrambóticas infladas vía duplicadores sin un respaldo de buenos componentes. Antes de comprar, consulta pruebas de terceros con mediciones de temperatura, voltajes y comportamiento a carga.

Consejos prácticos para elegir y configurar

Si vas a hacer OC, elige placa con VRM de calidad (fases reales bien ejecutadas, disipación generosa y buenas críticas). Si no vas a hacer OC pero usarás CPU de alto consumo, no escatimes tampoco: la estabilidad a largo plazo y el turbo sostenido dependen del VRM.

• Comprueba el límite térmico: intenta que los VRM no superen ~80 °C en estrés prolongado.
• Prioriza cajas con flujo de aire claro y ventiladores orientados a la zona del VRM.
• Actualiza BIOS/UEFI para perfiles de voltaje mejor ajustados por el fabricante.
• Si haces undervolt moderado y estable, puedes bajar temperaturas sin perder rendimiento.

En placas compactas (mATX/ITX), fíjate aún más: espacio y disipación son menores, así que la calidad de los componentes cobra más importancia. Un ITX bien diseñado puede superar a un ATX barato con VRM pobre.

Queda clara la idea: el VRM es el corazón eléctrico que permite a CPU y GPU rendir de verdad. Conviene mirarlo con lupa: saber qué hace, cómo está construido y si se ajusta al nivel de tu hardware. Con una elección informada y una buena ventilación, evitas sustos, mantienes frecuencias estables y alargas la vida del equipo. Y si vas a por el overclock, un VRM sólido será tu mejor aliado para que el límite lo ponga el silicio y no la alimentación.

Artículo relacionado:

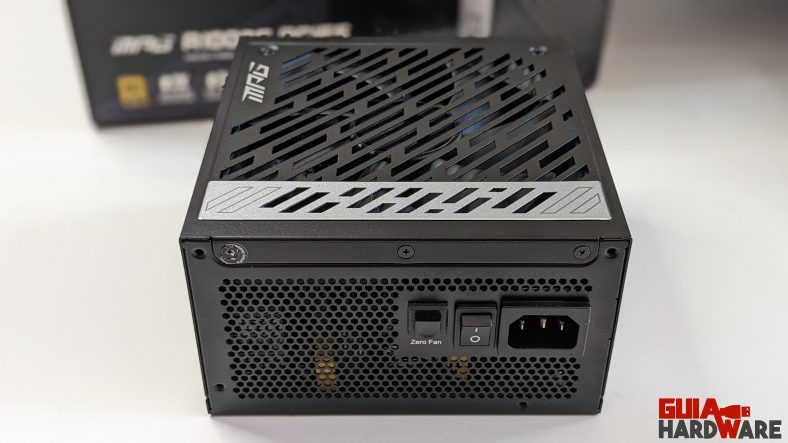

MSI MPG A1000G PCIE5 review: Una fuente de alimentación preparada para el futuro
