- Evolución técnica del bus PCIe desde sus primeras versiones hasta los estándares más avanzados de alta velocidad.
- Análisis detallado de las configuraciones de carriles (x1 a x16) y su impacto directo en el ancho de banda.
- Comparativa de las velocidades de transferencia y cambios de codificación entre las distintas generaciones.
Si alguna vez te has preguntado cómo es que tu tarjeta gráfica o ese disco SSD ultra rápido se comunican con el procesador sin despeinarse, la respuesta está en el bus PCI Express. Este sistema es, básicamente, la autopista de datos más importante de cualquier ordenador moderno, permitiendo que los componentes se hablen entre sí a velocidades que hace unas décadas nos parecerían ciencia ficción.
No se trata solo de un conector donde encajamos piezas; es un estándar de comunicación serie muy sofisticado que ha ido evolucionando para que no tengamos que cambiar de placa base cada vez que sale un componente nuevo. A lo largo de los años, ha pasado de ser una alternativa al antiguo AGP a convertirse en el corazón de la expansión de hardware, adaptándose a las exigencias de la inteligencia artificial y el gaming de última generación.
Un poco de historia: Del ISA al reinado del PCIe

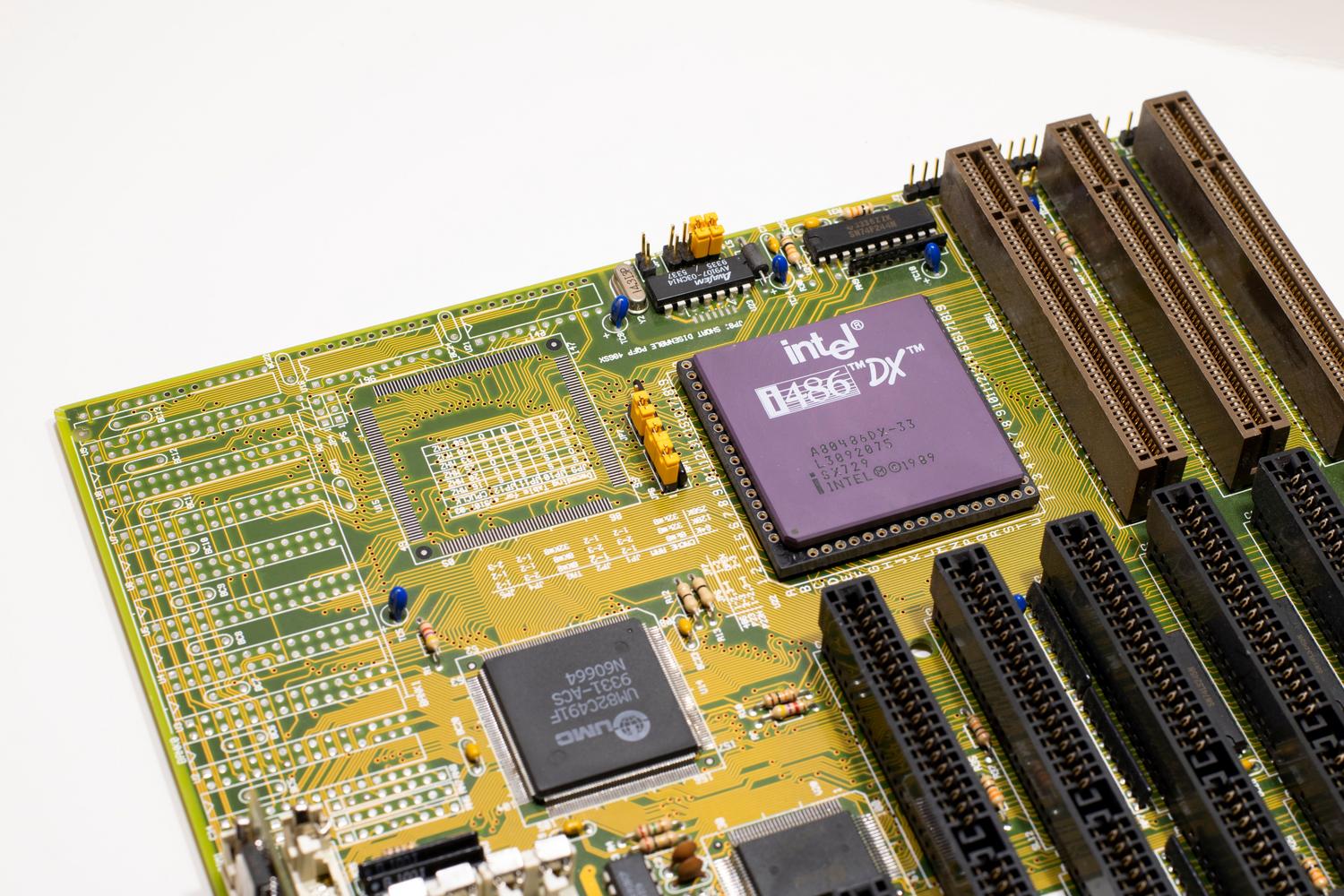

Para entender dónde estamos, hay que mirar atrás. En los 80 mandaba el bus ISA, pero se quedó corto muy rápido debido a sus bajas tasas de transferencia. Luego llegó el PCI en 1992, que introdujo la transmisión paralela y el famoso plug-and-play, facilitando la vida a los usuarios. Sin embargo, cuando las tarjetas gráficas empezaron a pedir más «gasolina», surgieron soluciones como el AGP, aunque seguían limitadas por la arquitectura paralela.
En 2001, un grupo de gigantes como Intel, AMD y Microsoft se juntaron en el consorcio PCI-SIG para crear algo disruptivo: el PCIe. A diferencia de sus antecesores, este bus trabaja de forma punto a punto y en serie, lo que significa que cada dispositivo tiene su propio carril exclusivo y no tiene que pelearse con los demás por el ancho de banda, evitando así los atascos de datos.
Entendiendo los carriles: ¿Qué significan las «x»?
Cuando miras una placa base, verás ranuras de distintos tamaños. El número que acompaña a la x (como x1, x4, x8 o x16) nos indica la cantidad de líneas de datos disponibles. Imagina que son carriles de una autopista: cuantas más haya, más datos pueden circular simultáneamente.
- PCIe x1: Es el más pequeño, con 18 pines y unos 25 mm de largo. Se suele usar para tarjetas de red o de sonido.
- PCIe x4: Tiene 4 líneas, mide unos 39 mm y cuenta con 21 pines.
- PCIe x8: Con 8 líneas y 46 pines, es un punto intermedio, con unos 56 mm de longitud.

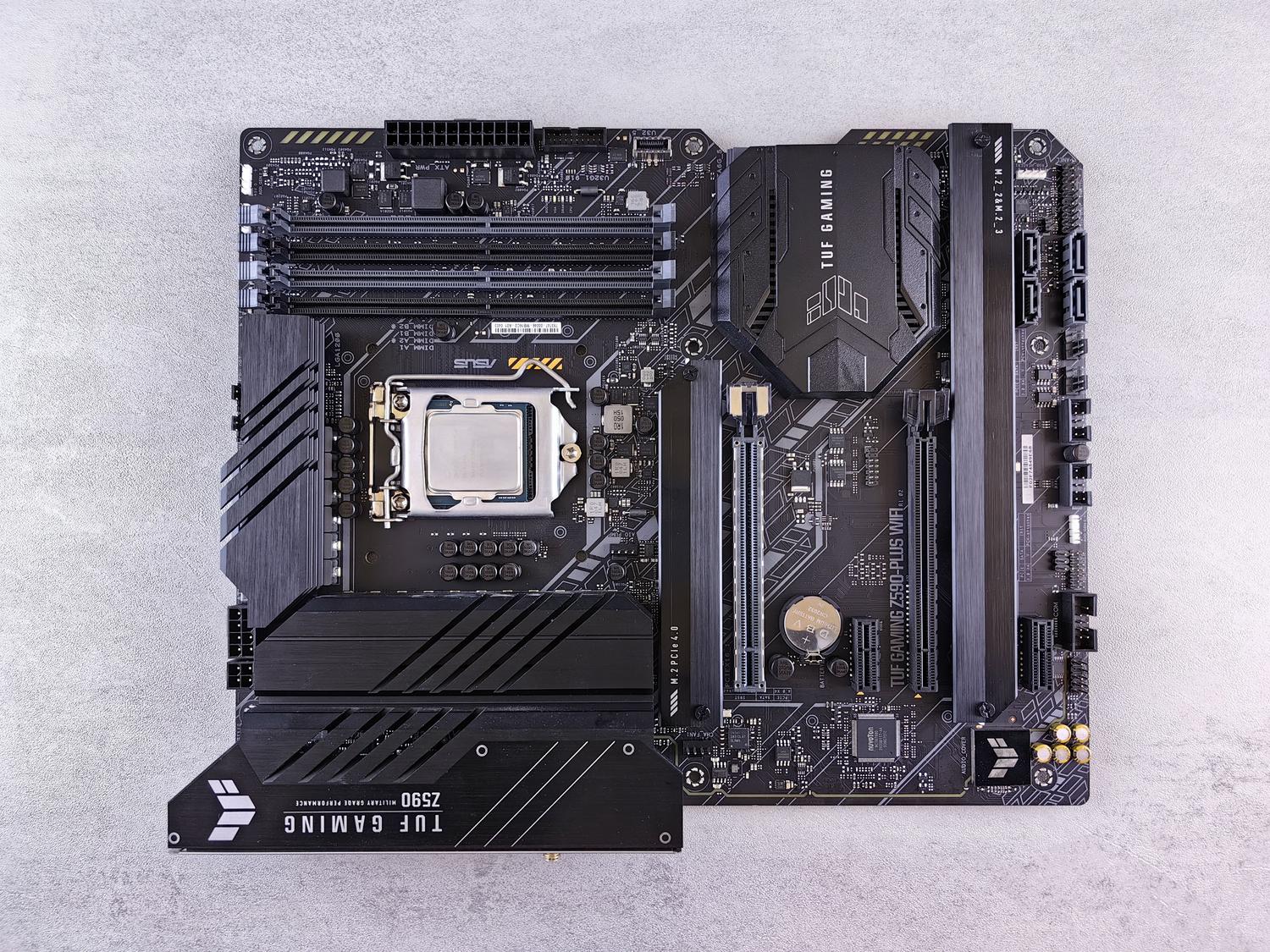

- PCIe x16: El rey de la casa, con 16 líneas y 82 pines. Mide unos 89 mm y es el estándar para GPUs debido a su enorme capacidad.
Algo muy práctico es que este sistema es flexible. Puedes pinchar una tarjeta x1 en una ranura x16 y funcionará sin problemas, aunque obviamente solo aprovechará la velocidad de un carril. Lo mismo ocurre a la inversa, aunque en ese caso la tarjeta estará limitada por el espacio físico o el ancho de banda de la ranura más pequeña.
Viaje por las generaciones y sus velocidades
La regla de oro del PCIe es sencilla: cada nueva generación suele duplicar la velocidad de la anterior. Esto se consigue no solo subiendo la frecuencia, sino optimizando cómo se empaquetan los datos.
De la Gen 1 a la Gen 3
El PCIe 1.0 arrancó con 2.5 GT/s. El 2.0 llegó poco después duplicando la cifra a 5.0 GT/s. Ambas usaban una codificación 8b/10b, que era eficiente pero desperdiciaba un 25% del ancho de banda en gestión. El gran salto llegó con el PCIe 3.0, que no solo subió a 8.0 GT/s, sino que cambió a una codificación 128b/130b, reduciendo drásticamente la sobrecarga y haciendo que el rendimiento real fuera mucho mayor.
La era moderna: Gen 4 y Gen 5
El PCIe 4.0 llegó en 2017 elevando la velocidad a 16 GT/s. Hoy en día es la opción más equilibrada para quienes buscan jugar o trabajar sin gastar una fortuna. Por su parte, el PCIe 5.0, lanzado en 2019, alcanza los 32 GT/s. Esta versión es fundamental para centros de datos e IA, donde el volumen de información es tan bestia que cualquier cuello de botella es inaceptable.
El futuro inmediato: Gen 6 y Gen 7
Aquí es donde la cosa se pone interesante. El PCIe 6.0 no solo duplica la velocidad a 64 GT/s, sino que cambia la forma de enviar la señal. Pasa de NRZ (ceros y unos) a modulación PAM4, que envía 2 bits por ciclo usando cuatro niveles de voltaje. Para que esto no sea un caos de errores, introduce el sistema FLIT y FEC para corregir fallos en tiempo real.
Y si miramos más allá, el PCIe 7.0 promete llegar a los 128 GT/s. Esto permitirá que un simple carril x1 sea tan rápido como un x8 de la generación 4, optimizando el espacio en la placa base de forma increíble.
Alimentación y detalles técnicos
Un detalle que mucha gente pasa por alto es que el PCIe no solo transporta datos, sino también suministra energía. Una ranura x1 puede dar hasta 25 vatios, mientras que una x16 puede llegar a los 75 vatios directos. Por eso, las tarjetas gráficas más potentes necesitan cables adicionales de la fuente de alimentación, ya que los 75W del zócalo se quedan cortos para mover procesadores gráficos modernos.

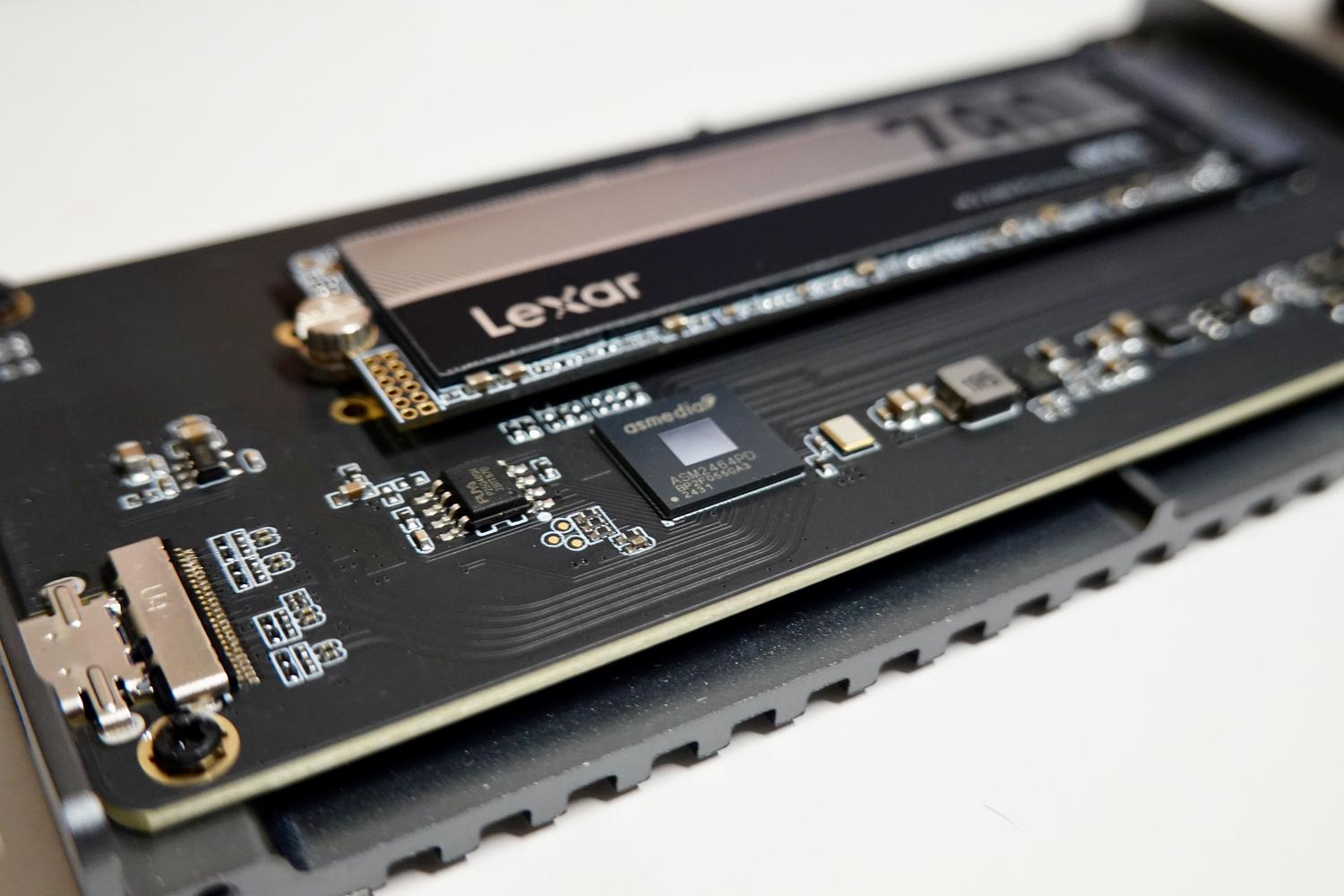

En cuanto a los formatos, el estándar ha derivado en variantes como el M.2, que permite instalar SSDs directamente en la placa. Aunque existen M.2 SATA, los M.2 PCIe (NVMe) son los que realmente marcan la diferencia, ofreciendo velocidades de lectura y escritura que dejan obsoletos a los discos tradicionales.
¿Cómo elegir la versión adecuada para tu equipo?
No siempre hace falta tener lo último de lo último. Si tu uso es principalmente ofimática o multimedia, el PCIe 3.0 es más que suficiente. Para gaming serio y diseño, el PCIe 4.0 es el punto dulce actual. Ahora bien, si te dedicas a la creación de contenido pesado o trabajas con redes neuronales e IA, saltar al PCIe 5.0 es la mejor inversión para que tu equipo no quede obsoleto en un par de años.
Es fundamental recordar que existe una compatibilidad bidireccional. Una tarjeta PCIe 4.0 funcionará en una placa 3.0, pero lo hará a la velocidad de la versión más antigua. Para evitar este efecto de cuello de botella, lo ideal es que tanto la placa base como el componente compartan la misma generación.
Desde el humilde bus ISA hasta la potencia bruta del PCIe 7.0, la evolución de estas interfaces ha permitido que la computación escale hasta niveles asombrosos. La combinación de un aumento constante del ancho de banda, la flexibilidad de los carriles x1 a x16 y la implementación de nuevas tecnologías de señalización como PAM4 aseguran que el flujo de datos entre la CPU y los periféricos siga siendo fluido, eficiente y preparado para los desafíos del hardware del mañana.
