- Sistema de comunicación serie síncrono que utiliza únicamente dos líneas físicas (SDA y SCL) para interconectar múltiples dispositivos.
- Funcionamiento basado en un esquema de direcciones únicas que permite la gestión de hasta 1024 esclavos según el direccionamiento utilizado.
- Versatilidad de velocidades que abarcan desde el modo estándar de 100 kbps hasta opciones ultrarrápidas para aplicaciones industriales.
Seguro que alguna vez te has preguntado cómo hacen los ingenieros para que una placa electrónica no parezca un plato de espaguetis lleno de cables. Pues bien, allá por 1982, la gente de Philips Semiconductor (que ahora conocemos como NXP) se sacó de la manga una solución brillante llamada protocolo I2C o Inter-Integrated Circuit, que vino a simplificar la vida de cualquiera que diseñe circuitos.
Este estándar se ha convertido en la pieza maestra para conectar componentes de velocidad baja o media, siendo un pilar fundamental en el mundo de la robótica, la automatización y el IoT. Desde el móvil que llevas en el bolsillo hasta complejos sistemas industriales, el I2C trabaja en silencio permitiendo que chips y sensores se entiendan sin complicaciones.
¿En qué consiste realmente el bus I2C?
Para ponerlo en palabras sencillas, el I2C es un método de comunicación serial síncrono. Lo que lo hace tan atractivo es que solo necesita dos hilos de señal para mover datos entre varios componentes. Estas líneas son la SDA, encargada de transportar los datos, y la SCL, que actúa como el reloj para que todos vayan coordinados y no haya caos en la transmisión.
Una de las claves de su éxito es que cada dispositivo conectado posee una dirección única de 7 o 10 bits. Gracias a esto, el dispositivo maestro puede llamar a un esclavo concreto sin que los demás interfieran, permitiendo colgar hasta 128 dispositivos en el modo más simple o incluso 1024 en configuraciones más avanzadas.
Velocidades de transferencia y rendimiento
No todos los proyectos necesitan la misma rapidez, por lo que el I2C ofrece diferentes «marchas» según la necesidad del diseño:
- Modo Estándar (SM): Se mueve a 100 kbps y es el más robusto, ideal para relojes en tiempo real (RTC) o sensores básicos.
- Modo Rápido (FM): Alcanza los 400 kbps, siendo el equilibrio perfecto para pantallas y convertidores ADC.
- Modo Rápido Plus (FM+): Sube hasta los 1000 kbps para entornos industriales que piden más rendimiento.
- Modo de Alta Velocidad (HS): Llega a los 3.4 Mbps, aunque requiere hardware más sofisticado.
- Modo Ultrarrápido (UFm): Introducido en la versión 6, alcanza los 5000 kbps, aunque es unidireccional.
¿Cómo se mueven los datos en el bus?
La coreografía del I2C es bastante precisa. Todo empieza cuando el maestro genera una condición de inicio, bajando la línea SDA mientras la SCL sigue alta. Después, el maestro envía la dirección del dispositivo al que quiere hablarle y le indica si quiere leer o escribir datos. El esclavo, si reconoce su dirección, responde con una señal de reconocimiento o ACK.
La información se envía en paquetes de 8 bits. Tras cada paquete, el receptor debe confirmar que lo ha recibido correctamente con otro ACK. Finalmente, el maestro cierra la sesión con una condición de parada, liberando así el bus para futuras comunicaciones.
Arquitecturas de conexión
Lo más habitual es encontrar un único maestro con varios esclavos, donde el microcontrolador lleva la voz cantante y los sensores solo responden cuando se les llama. Es la configuración más estable y predecible para la mayoría de los proyectos.
Sin embargo, el protocolo también permite que haya múltiples maestros. Para evitar que dos dispositivos hablen a la vez y choquen, el I2C implementa un sistema de arbitraje. Si dos maestros transmiten simultáneamente, el que detecte que la línea tiene un valor distinto al que él está enviando retrocede automáticamente para dejar paso al otro.
Aplicaciones reales en electrónica
Es muy probable que estés rodeado de I2C ahora mismo. En los smartphones, se encarga de gestionar los controladores táctiles y chips de energía. En los coches, es vital para los sensores de presión y temperatura. Entre los componentes más comunes que utilizan este bus encontramos:
- Módulos de memoria EEPROM.
- Pantallas OLED y LCD.
- Sensores de humedad y temperatura.
- Convertidores Analógico-Digital (ADC) y viceversa (DAC).

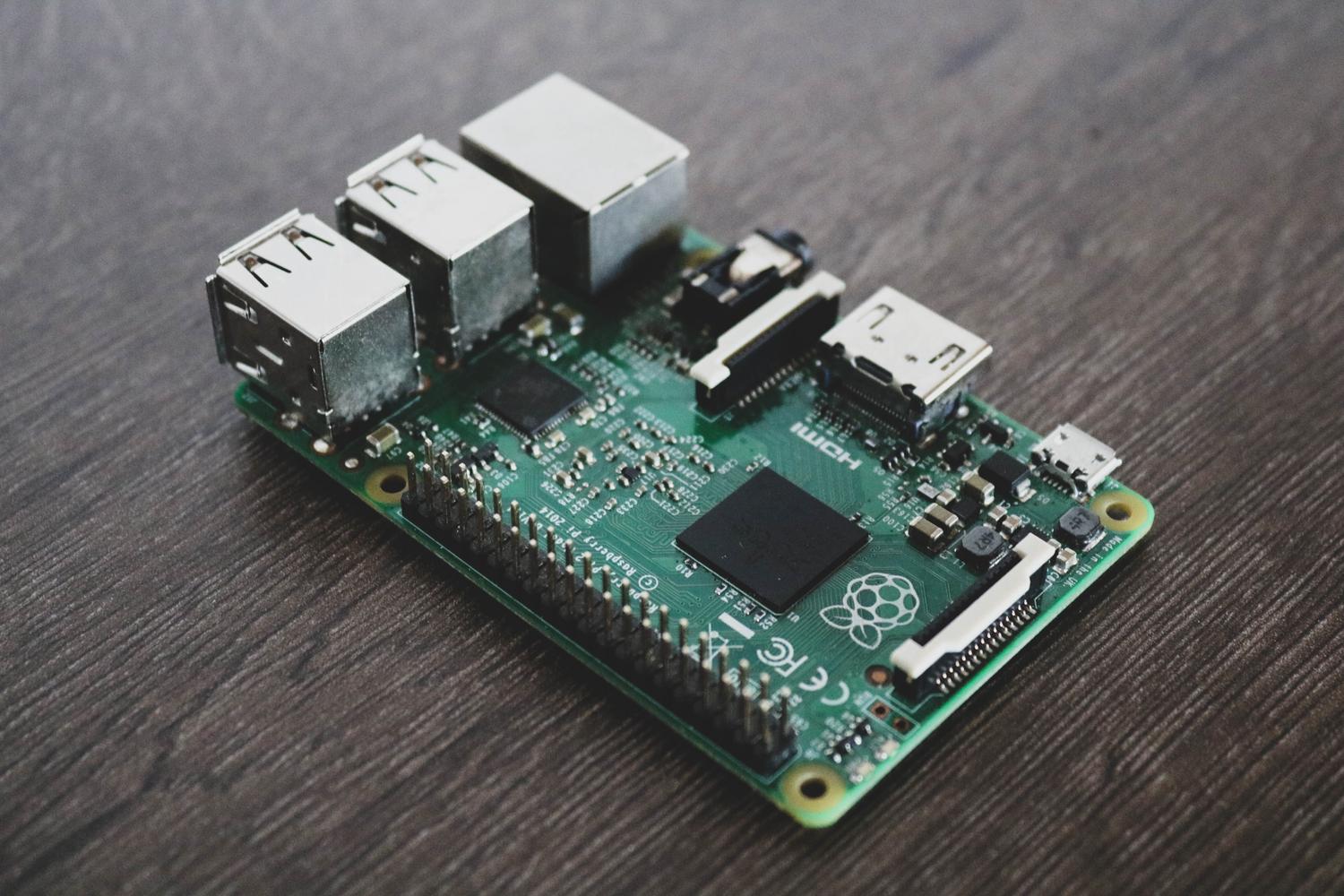

Implementación práctica en Raspberry Pi
Si quieres montar esto en una Raspberry Pi, primero debes saber que existen dos pines específicos para este protocolo. Es fundamental que todos los dispositivos compartan la conexión a tierra (GND) y, muy importante, que instales resistencias pull-up en las líneas SDA y SCL para que las señales sean estables y no haya errores.
Para ponerlo en marcha, hay que entrar en la terminal y usar el comando sudo raspi-config, navegando hasta las opciones de Interfaz para habilitar el I2C y reiniciar el sistema. Una vez hecho esto, es muy recomendable instalar el paquete i2c-tools mediante el comando sudo apt install i2c-tools.
Para comprobar que todo está bien conectado, puedes ejecutar i2cdetect -y 1. Esto te devolverá una tabla donde verás exactamente en qué dirección hexadecimal se encuentra cada dispositivo. Si quieres programarlo en Python, la librería smbus2 es la opción más fiable para leer y escribir datos de forma sencilla.
Balance de ventajas y puntos débiles
La gran ventaja del I2C es su eficiencia de cableado y su capacidad de escalado. Es flexible y muy fiable gracias a las señales de confirmación. No obstante, no es el protocolo más veloz (el SPI le gana en eso) y solo funciona bien en distancias muy cortas.
Además, requiere que el programador gestione bien el direccionamiento y que el hardware esté bien ajustado, especialmente el valor de las resistencias, para evitar fallos de comunicación.
Este sistema logra un equilibrio envidiable entre sencillez y potencia, permitiendo gestionar decenas de periféricos con apenas dos cables. Aunque tenga limitaciones de velocidad y distancia frente a otros estándares, su capacidad para organizar redes de sensores y chips de memoria lo mantiene como la columna vertebral de la electrónica moderna y el diseño de sistemas integrados.
